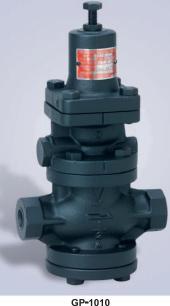

日本yoshitake耀希达凯蒸汽减压阀GP-1010
先导阀式，最大压力1.6MPa
最高一次压力：1.6MPa
活塞式引导作动型
超群的耐久性
性能稳定
阀门泄漏量达到 ANSI 的 4 级标准
减压比高 (20:1)
型号GP-1000H
特点 活塞式 / 球墨铸铁 / 法兰盘型
类型 活塞式引导作动型
仕様 适用流体 蒸汽
一次压力 0.1 - 1.6MPa
二次压力 0.05 - 1.4MPa(*)
连接方式 JIS 16K FF 法兰盘型
二次压力可调 90% or less of the inlet pressure(gauge pressure)
最低差压 0.05MPa
最低差压 20:1
最高温度 220 degree(C)
材料 阀体 球墨铸铁
主阀、阀座 不锈钢
导阀、导阀阀座 不锈钢
活塞、汽缸 不锈钢
膜片 不锈钢
Remarks
二次压力
A: 0.05-0.9MPa
B: 0.9-1.4MPa
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 285 8.0 1
20A(3/4) 155 285 8.5 2.3
25A(1) 160 300 10.0 4
32A(1 1/4) 190 323 14.0 6.5
40A(1 1/2) 190 323 14.5 9
50A(2) 220 347 20.0 16
65A(2 1/2) 245 357 30.0 25
80A(3) 290 404 35.0 36
100A(4) 330 450 52.5 64
