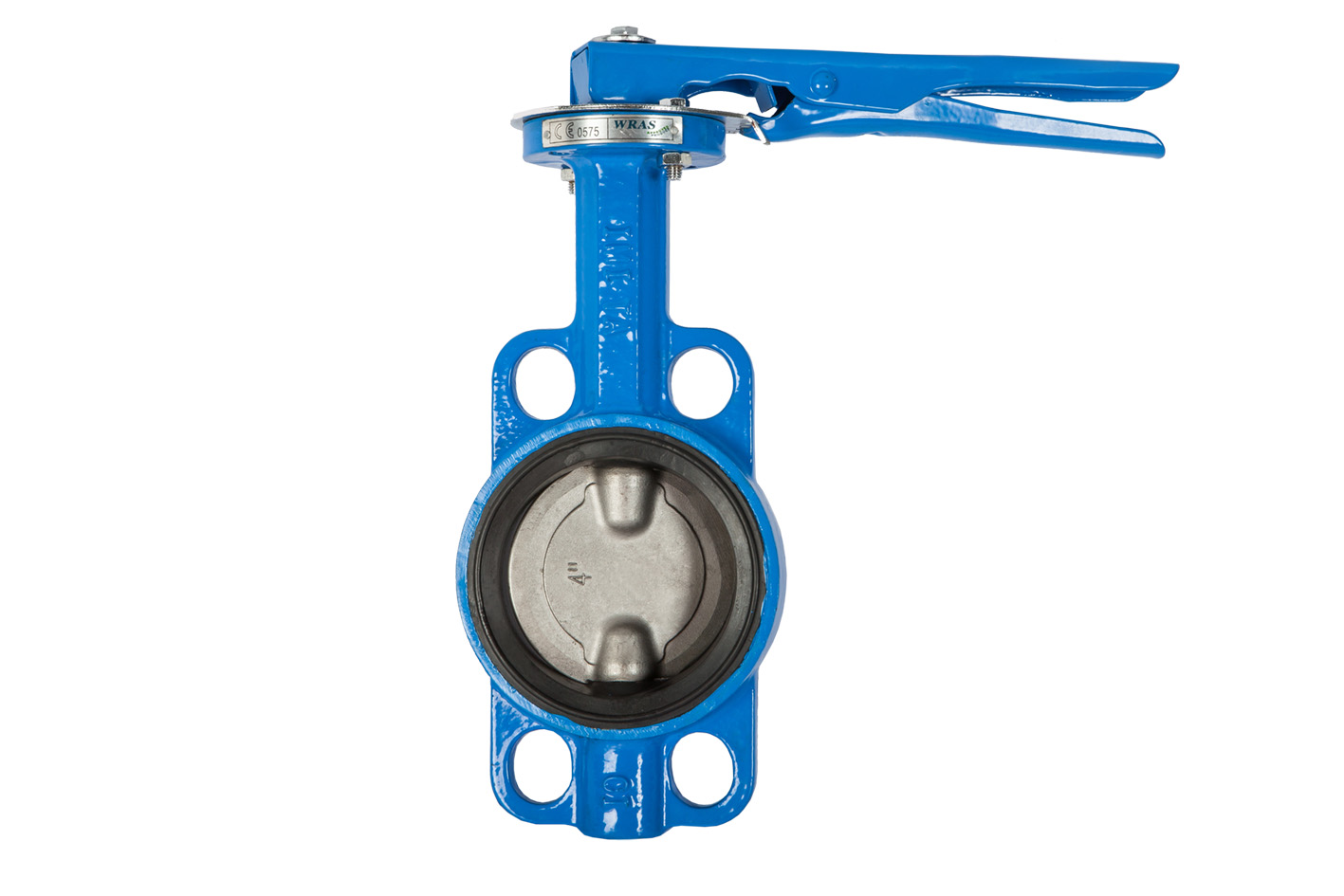

TA-BTV用于供热和制冷系统的蝶阀。可用于压力等级PN 16、PN 25。
产品概述 产品规格照片 图
产品信息:对夹式、单夹式和沟槽连接–DN 50-600用于供热和制冷系统的蝶阀。可用于压力等级PN 16、PN 25。
技术说明
应用:供热和制冷系统、自来水系统
功能:关断
尺寸:DN 50-600
压力等级:PN 16 和 PN 25
温度:最高工作温度: 120°C
最低工作温度: 法兰连接: PN16: -10°C, PN25: -20°C 沟槽连接: PN16: -20°C
介质：水和中性流体，乙二醇水溶液。
材质:阀体PN 16：铸铁EN-JL 1040 阀体PN 25：球墨铸铁EN-JS 1050 轴：不锈钢BS970 420S37 阀板：不锈钢BS970 304S15 衬套：PTFE商业级 衬垫：EPDM商业级 O型圈：EPDM商业级
手柄/齿轮：DN 50-200轧钢扳手柄，DN 50-600铸铁蜗轮箱。
表面处理：内部和外部液体环氧涂层或熔结环氧粉末涂层（FBE）。熔结环氧粉末涂层，150 -300微米。
标识:IMI，PN，DN，及流向箭头
颜色：蓝色 RAL5015
连接:法兰连接：符合EN 1092-2沟槽连接：符合ISO 4200
Standard of workmanship: EN 593 Lengths: BS 5155 / MSS SP-67
认证：WRAS
