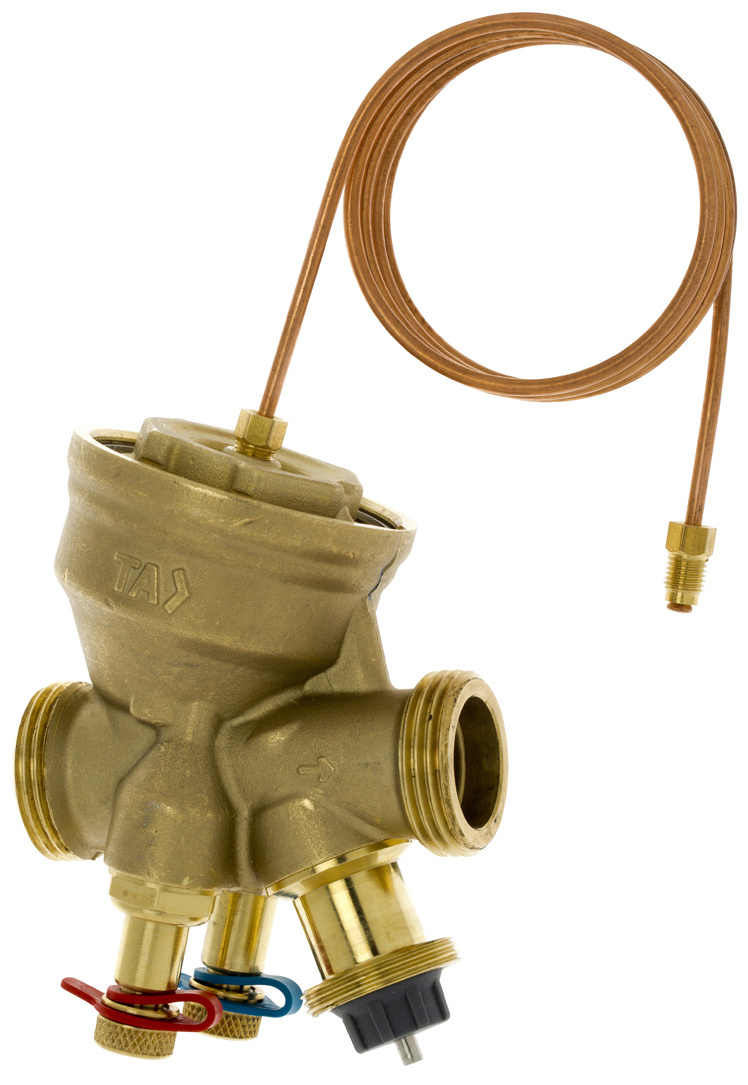

TA-COMPACT-DP压差控制阀
TA-COMPACT-DP是用于小型回路分区控制的理想方案。它允许设置最大流量并防止控制阀两端压差过高。TA-COMPACT-DP结合了五大功能：压差控制、水力平衡、控制、诊断及关断。
产品概述 产品规格照片 图
产品信息：用于小型压差无关型回路 TA-COMPACT-DP是用于小型回路分区控制的理想方案。它允许设置最大流量并防止控制阀两端压差过高。TA-COMPACT-DP结合了五大功能：压差控制、水力平衡、控制、诊断及关断。
关键特性 五合一节省成本  安装一个阀门就能实现5大功能，减少资金投入及安装时间。
节约能源和开支  水力平衡及压差无关的回路可以保护系统不会过流和能耗过高。
分区控制  分时控制回路可以节省高达20%的能耗。
噪音防护  压差控制功能确保控制阀不受过高压差的影响。
技术说明
应用：供热制冷系统
功能:预设定 (最大流量)  压差控制  控制测量 (资用压头、温度、流量)  关断 (在系统维护时起隔离作用 - 请参照泄漏率)
尺寸:DN 15-25
压力等级：PN 16
压差范围(ΔH):最大压差 (ΔHmax): 400 kPa = 4 bar  最小压差 (ΔHmin): DN 15: 18 kPa = 0.18 bar  DN 20: 21 kPa = 0.21 bar  DN 25: 25 kPa = 0.25 bar
(可满足大部分需求的设定。其他设定需要减小ΔH，请在“选型”下方的图表或Hyselect软件中查找。）
ΔHmax = 满足所有列出的性能时，回路两端允许的最大压差。
ΔHmin = 为了合适的压差控制，回路两端最小要求压降。
设定范围:推荐设定范围。更多信息请查阅“选型”。
DN 15: ΔpL 10 kPa, 60-300 l/h
DN 20: ΔpL 10 kPa, 160-840 l/h
DN 25: ΔpL 10 kPa, 280-1500 l/h
温度：最高工作温度：90°C  最低工作温度：0°C
介质：水或中性液体、乙二醇水溶液。
行程：4 mm
泄漏率：泄漏流量 ≤ 按流向正确安装时推荐最大流量 (设定10)的0.01%。(5级据EN 60534-4)
特性：线性，最适合开关型控制。
材质:阀体：AmetaL?合金  阀芯：AmetaL?合金  阀塞：不锈钢  阀杆：不锈钢  阀杆密封：EPDM橡胶O型圈  压差阀芯: AmetaL?合金，PPS（聚丙烯） 膜片：EPDM 和 HNBR
弹簧：不锈钢   O型圈: EPDM
AmetaL?合金是IMI Hydronic Engineering专利的防脱锌耐腐蚀合金。
标识：TA, IMI, PN 16, DN, 公制规格。灰色手轮：TA-COMPACT-DP和DN。
连接：外螺纹连接螺纹符合ISO 228标准。
与执行器相连：M30x1.5
