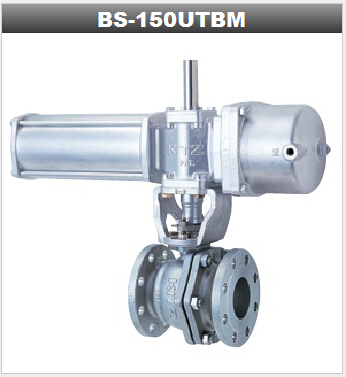

空圧《BS型/スプリングリターン?ボールバルブ》
空圧ステンレス鋼製ボールバルブ
操作方法：
自動-空圧
クラス：
150
製品関連資料ダウンロード
*：代表試験
アクチェータ
BS型(スプリングリターン)
ボデー
SCS14A
キャップ
SCS14A
ステム
SUS316
ボール
SCS14A/SUS316
ボールシート
ハイパタイトPTFE
パッキン
PTFE
ガスケット
PTFE
方式
フローティング
ボア径
フルボア
接続形状
フランジ…ASME B16.5 クラス150
最高許容圧力
圧力-温度基準…SUS34
検査圧力
検査基準
API 598
弁箱
水圧：MPa
2.93…8B?10B
空圧：MPa
2.93…2B～6B
弁座
水圧：MPa
空圧：MPa
0.6
逆座
水圧：MPa
空圧：MPa
参照：
アクチェータ仕様…自動65～67
備考：
静電防止/ステム飛出防止/ファイアセーフ
