品名：

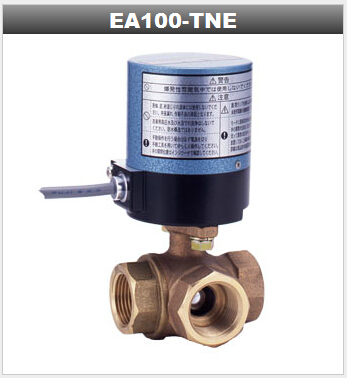

小型電動青銅製ボールバルブ<三方>
操作方法：
自動-電動
クラス：
10K
製品関連資料ダウンロード
*：代表試験
アクチェータ
EA型(AC100V 90℃正逆回転)
ボデー
CAC406
キャップ
C3771BE
ステム
C6782BD+Crめっき
ボール
Kメタル+Ni-Crめっき
ボールシート
PTFE
Oリング
FKM
方式
フローティング…1/4B～11/4B
トラニオンマウンテッド…11/2B?2B
三方二面シート?Lポート
ボア径
レデューストボア
接続形状
ねじ込み…JIS B0203
最高許容圧力
80℃以下の水?油?空気（凍結なきこと）
…0.98MPa
100℃以下の水?油?空気（凍結なきこと）
…0.49MPa
検査圧力
検査基準
KITZ St'd-18
弁箱
水圧：MPa
*2.10
空圧：MPa
0.6
弁座
水圧：MPa
空圧：MPa
0.6
逆座
水圧：MPa
空：MPa
参照：
切換フォーム…自動8 アクチェータ仕様…自動3
備考：
流路切換 用端子箱付（EAB）…€3,000加算 蒸気用…（JK）EA＊00-TNE
