品名：

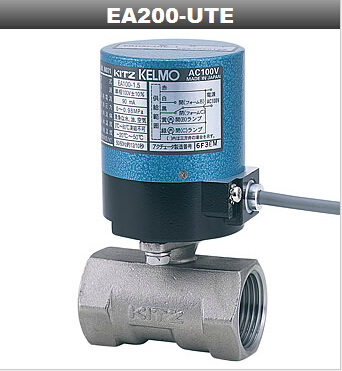

小型電動ステンレス鋼製ボールバルブ
操作方法：
自動-電動
クラス：
10K
製品関連資料ダウンロード
*：代表試験
アクチェータ
EA型(AC200V 90℃正逆回転)
ボデー
SCS14A
ステム
SUS316+Crめっき
ボール
SUS316
ボールシート
PTFE
Oリング
FKM
方式
フローティング…1/4B～11/2B
トラニオンマウンテッド…2B
ボア径
レデューストボア
接続形状
ねじ込み…JIS B0203
最高許容圧力
80℃以下の水?油?空気（凍結なきこと）
…0.98MPa
100℃以下の水?油?空気（凍結なきこと）
…0.49MPa
検査圧力
検査基準
KITZ St'd-18
弁箱
水圧：MPa
*2.10
空圧：MPa
0.6
弁座
水圧：MPa
空圧：MPa
0.6
逆座
水圧：MPa
空圧：MPa
参照：
アクチェータ仕様…自動3 RoHS適合品…RoHS4
備考：
端子箱付（EAB）…€3,000加算 蒸気用…（JK）EA＊00-UTE
