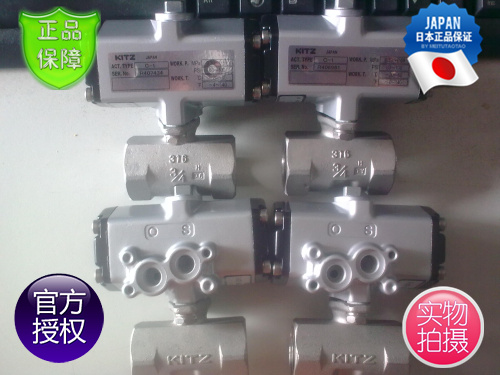

小型空圧《C型/複作動》＜R＞C-UTE不锈钢气动球心阀 日本KITZ北泽气动执行器
品名：
空圧ステンレス鋼製ボールバルブ
操作方法：
自動-空圧
クラス：
10K
製品関連資料ダウンロード
上海日核阀门有限公司销售
アクチェータ
C型(複作動)
ボデー
SCS14A
ステム
SUS316+Crめっき
ボール
SUS316
ボールシート
PTFE
Oリング
FKM
方式
フローティング…1/4B～11/2B
トラニオンマウンテッド…2B
ボア径
レデューストボア
接続形状
ねじ込み…JIS B0203
最高許容圧力
80℃以下の水?油?空気
（凍結なきこと）…0.98MPa
100℃以下の水?油?空気
（凍結なきこと）…0.49MPa
検査圧力
検査基準
KITZ St'd-1
弁箱
水圧：MPa
*2.10
空圧：MPa
0.6
弁座
水圧：MPa
空圧：MPa
0.6
逆座
水圧：MPa
空圧：MPa
*：代表試験
参照：アクチェータ仕様…自
