品名：

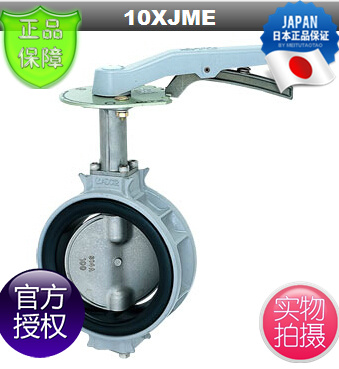

アルミ製バタフライバルブ XJシリーズ<5K/10K>
操作方法：
手動
クラス：
5K/10K
製品関連資料ダウンロード
消防評定品…消防3
配管適用パイプ…バタ19
JIS B 2032規格適合品…50A～150A
ロングネックタイプ
禁油仕様標準対応可
操作機
レバー
ボデー
ADC12
ステム
SUS403/SUS410
ジスク
SCS14A
シート
EPDM
Oリング
EPDM
ハンドル
ADC12
接続形状
ウエハ…JIS 5K/10K
最高許容圧力
圧力-温度基準…バタ 1
温度範囲
連続使用…0℃～＋100℃
日水協認証番号
E-292…5K/10K?50A～150A（特注）
検査圧力
検査基準
JIS B2032
弁箱
水圧：MPa
1.5
空圧：MPa
弁座
水圧：MPa
空圧：MPa
1.1
逆座
水圧：MPa
空圧：MPa
*：代表試験
