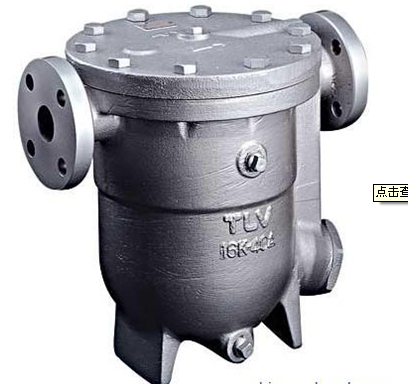

日本TLV疏水阀J8X浮球式蒸汽疏水阀 日本TLV自由浮球式蒸汽疏水阀
带有热静力排空气装置的自由浮球式蒸汽疏水阀
特点
紧密密封、性能可靠的铸铁材质蒸汽疏水阀，适用于大型工艺设备。
1.工艺负荷变化时，自动调节型自由浮球可提供连续、平稳和低速的冷凝水排放。
2.只有一个运动部件-浮球、避免了集中磨损、不需维修、延长了使用寿命。
3.具有“故障常开”功能的热静力膜盒（X-元件）自动排放低于饱和蒸汽温度的空气。
4.在线更换内件，清理简便、减少了维修费用。
5.内置大流通面积过滤网、保证无故障工作。
疏水量：冷凝水排量大约在每小时2 t（吨）到20 t（吨）之间。
TLV蒸汽疏水阀：
型号
J8X
连接方式
法兰
口径（mm）
50,80,100
阀嘴
0.5,1,2,5,10,14,16
最大工作压力（MPaG） PMO
0.05,0.1,0.2,0.5,1.0,1.4,1.57
最大工作压差（MPa） △PMX
0.05,0.1,0.2,0.5,1.0,1.4,1.57
最小工作压力（MPaG）
0.01
最大工作温度（℃） TMO
220
X-元件的过冷度（℃）
6℃以内
X-元件的类型
受压外壳的设计条件（非工作条件):最大允许压力（MPaG)PMA:1.57 最大允许温度（℃）TMA:220
