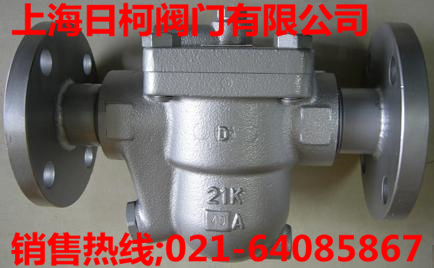

J5X_JF5X自由浮球式蒸汽疏水阀型号
带有热静力排空气装置的自由浮球式蒸汽疏水阀
特点：
紧密密封、性能可靠的球墨铸铁或铸铁材质蒸汽疏水阀，适用于中，小型工艺设备。
1. 工艺负荷变化时，自动调节型自由浮球可提供连续、平稳和低速的冷凝水排放。
2. 只有一个运动部件——浮球，避免了集中磨损，不需维修，延长了使用寿命。
3. 具有“故障常开”功能的热静力膜盒（X－元件）自动排放低于饱和蒸汽温度的空气。
4. 内置大流通面积过滤网，保证无故障工作。
5. 在线更换内件，清理简便，减少了维修费用。
规格 专利
型号 J5X JF5X
连接方式 螺纹 法兰*
口径(mm) 20, 25, 32, 40 20, 25, 32, 40, 50
阀嘴 2, 5, 8, 10, 21 2, 5, 8, 10, 16
最大工作压力(MPaG) PMO 0.2, 0.5, 0.8, 1.0, 2.1 0.2, 0.5, 0.8, 1.0, 1.57
最大工作压差(MPa) △PMX 0.2, 0.5, 0.8, 1.0, 2.1 0.2, 0.5, 0.8, 1.0, 1.57
最小工作压力(MPaG) 0.01
最大工作温度(。) TMO 220 C。-元件的过冷度( ) X C 6C以内X-元件的类型 2JF5X 20，25mm在法兰上有－螺纹 1MPa=10.197kg/cm受压外壳的设计条件（非工作条件）:最大允许压力(MPaG)PMA 2.1(J5X，JF5X 20，25mm)，1.57(JF5X 32-50mm) 最大允许温度(C)TMA。 220
注意 为避免非正常操作、事故或人身伤害，请不要超越规格范围使用本产品。如果使用国家或地区的技术标准或法规对上述规格有特殊规定时，该产品应遵照当地规定使用。
序号 名称 材质 JIS ASTM/AISI* 2 19 18 15
阀体(J5X, JF5X 20, 25) 球墨铸铁 FCD450 A536 10 12q 阀体( ) 铸铁
JF5X 32, 40, 50 FCV410 A842 Gr.400 17 13w 阀盖 球墨铸铁 FCD450 A536 14
eF 浮球 不锈钢SUS316L AISI316L 16r 阀塞 碳钢 S25C AISI1025 9tMR阀塞垫圈 聚四氟乙烯R PTFE PTFE 8y 阀嘴 — — uMR阀嘴 形环 合成橡胶O EPR D2000CA
R 3i 内/外过滤网 不锈钢 SUS430/304 AISI430/304 oMR阀盖垫圈 聚四氟乙烯PTFE PTFE
!0铭牌 不锈钢 SUS304 AISI304 4!R 浮球保护盖 不锈钢
SUS304 AISI304!R X-元件导向 不锈钢 SUS304 AISI304 R 1
!3X-元件 不锈钢 — — 5!R 弹簧卡 不锈钢 SUS304 AISI304
!R 排气阀座 不锈钢SUS420F AISI420F 21!6连接套 不锈钢 SUS416 AISI416 6 阀盖螺栓 碳钢 20!7 S45C AISI1045 7!8阀塞 碳钢 S25C AISI1025MR阀塞垫圈 聚四氟乙烯PTFE PTFE
@0排污管塞** 碳钢 S25C AISI1025
@1排污管塞垫圈** 软铁 SUYP AISI1010
@2法兰(JF5X 20, 25)*** 碳钢 SUS400/S25C A6/AISI1025 根据用户要求可提供气绑释放阀。@3导管(JF5X 20, 25)*** 碳钢 STPG370 A53 Type S Gr.A
JF5X 法兰 32, 40, 50mm JF5X 法兰 (mm)
ASME标准中没有与之对应的铸铁材料，只能与钢铁法兰相配对125FF可以与150RF相连接，250RF可以与300RF相连接也承做其它标准，长度和重量可能不同*对应250RF/300RF的重量
1. 图中曲线上标注的数字代表阀嘴编号。 注意
2. 压差是指疏水阀的入口端和出口端的压。力差。
3. 排量是指冷凝水在低于饱和蒸汽温度6C时连续排放的量。 本产品的使用条件不能超过疏水阀的
4. 推荐安全系数∶不小于1.5。 最大压差，否则将导致冷凝水积
TLV疏水阀_J5X浮球式疏水阀_JF5X浮球式疏水阀
